Cotation et tolérancement géométriques : guide pratique

Résumé : La cotation et le tolérancement géométriques définissent les écarts acceptables d’une pièce, au-delà de ses seules dimensions. Vous apprenez à distinguer les tolérances de forme, d’orientation, de position et de battement, puis à les appliquer à la conception, à l’impression 3D et au contrôle métrologique.

Une pièce peut respecter son diamètre nominal et rester impossible à assembler. Vous rencontrez ce problème lorsqu’un alésage est légèrement incliné, qu’une face manque de planéité ou qu’un axe présente un défaut de position. Pour éviter ces ambiguïtés, vous devez associer les dimensions à des exigences géométriques. Notre ressource sur les tolérances dimensionnelles en impression 3D vous aide à relier ces exigences aux variations réelles du procédé.

Vous utilisez alors un langage normalisé, fondé sur des symboles, des références et des zones de tolérance. En France comme dans les échanges industriels internationaux, vous pouvez vous appuyer sur la norme ISO 1101, édition 2017, confirmée en 2022 et toujours indiquée comme actuelle en 2026. Elle encadre les spécifications de forme, d’orientation, de position et de battement.

Pourquoi les dimensions seules ne suffisent-elles pas ?

Vous pouvez coter la longueur, le diamètre ou l’entraxe d’une pièce avec une tolérance plus ou moins. Cette indication contrôle une dimension locale, mais elle ne décrit pas nécessairement la forme globale de la surface. Un arbre de diamètre conforme peut rester courbé. Une plaque peut respecter son épaisseur tout en présentant une surface déformée.

Vous ajoutez donc une tolérance géométrique lorsque la fonction dépend de la géométrie réelle. Vous indiquez par exemple une planéité pour garantir le contact d’une surface, une perpendicularité pour maintenir l’orientation d’un alésage ou une position pour maîtriser l’implantation d’un trou.

La page consacrée à la NF EN ISO 1101 rappelle que cette norme fixe les notions, les symboles et les règles d’indication nécessaires au tolérancement géométrique. Vous disposez ainsi d’un vocabulaire commun entre le bureau d’études, la fabrication, la métrologie et le contrôle qualité.

Le principal avantage réside dans la description de l’intention fonctionnelle. Vous ne dites pas seulement quelle dimension vous souhaitez obtenir. Vous précisez aussi comment la pièce doit se comporter lorsqu’elle est montée, guidée, serrée ou mise en rotation.

Comment distinguez-vous les quatre familles de tolérances ?

Vous commencez par identifier le défaut que vous souhaitez limiter. Les tolérances géométriques se répartissent en quatre familles principales, avec des effets différents sur la conception et le contrôle.

Les tolérances de forme

Vous utilisez les tolérances de forme pour contrôler la géométrie propre d’un élément, sans référence extérieure. La rectitude limite la déviation d’une ligne ou d’un axe. La planéité encadre l’écart d’une surface par rapport à deux plans parallèles.

La circularité contrôle chaque section circulaire d’un élément. La cylindricité contrôle simultanément la forme globale d’une surface cylindrique. Vous pouvez également utiliser le profil d’une ligne ou le profil d’une surface lorsque la géométrie nominale devient plus complexe.

Les tolérances d’orientation

Vous choisissez une tolérance d’orientation lorsque vous devez contrôler l’inclinaison d’un élément par rapport à une référence. Le parallélisme impose une orientation parallèle. La perpendicularité impose une orientation à 90 degrés. L’inclinaison permet de fixer un angle différent.

Ces exigences ne contrôlent pas nécessairement la position de l’élément. Une face peut être parfaitement parallèle à une référence tout en restant trop éloignée. Vous devez donc ajouter une tolérance de localisation lorsque la distance ou l’emplacement fonctionnel compte aussi.

Les tolérances de position

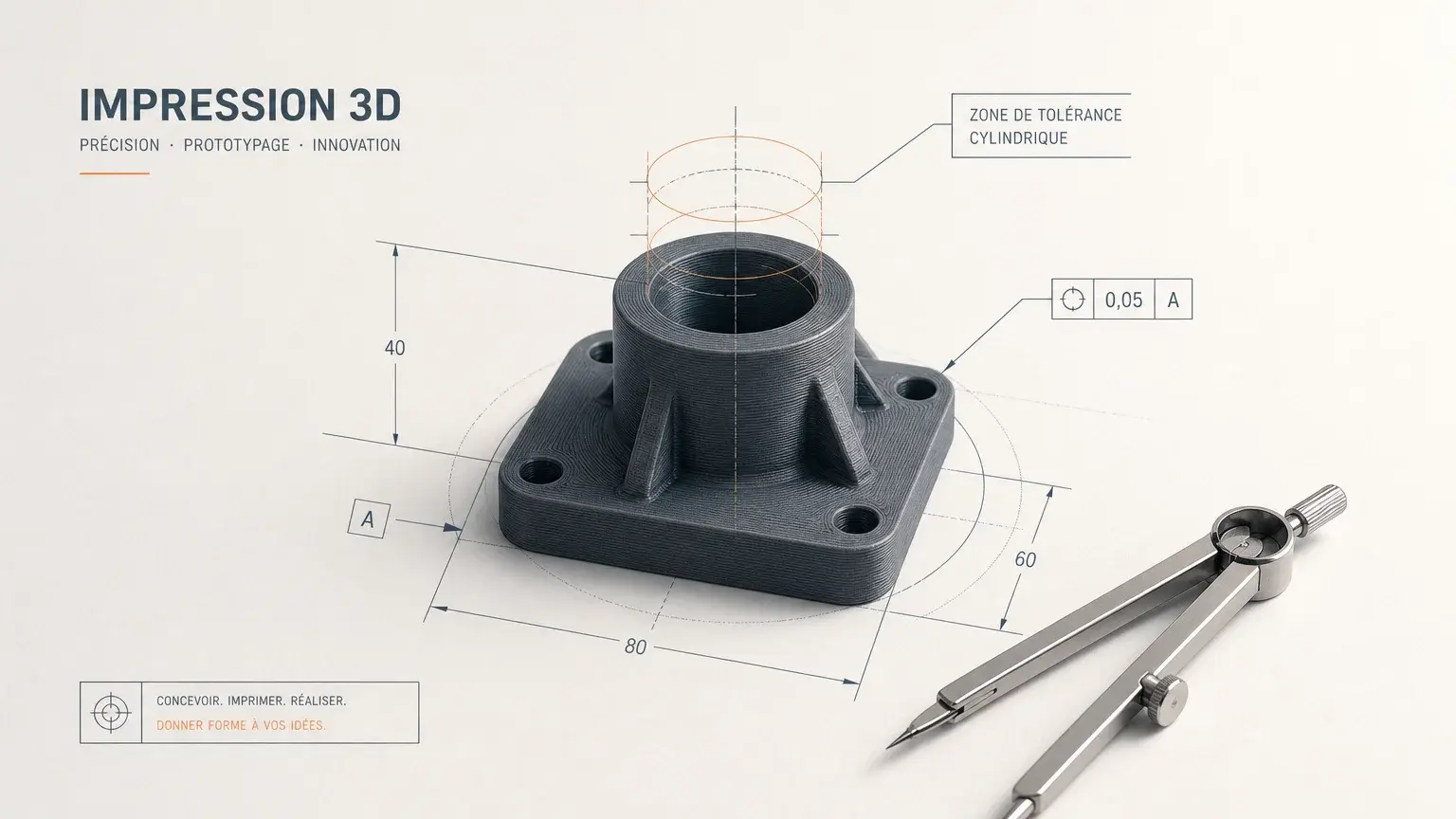

Vous utilisez la position pour maîtriser l’emplacement théorique d’un trou, d’un axe, d’un point ou d’un plan médian. Pour un perçage, une zone cylindrique de diamètre défini peut encadrer l’axe réel autour de sa position théorique.

Cette méthode évite les ambiguïtés d’une simple cotation horizontale et verticale. Vous contrôlez alors l’écart radial global, ce qui correspond souvent mieux au fonctionnement d’un assemblage vissé ou guidé.

Les tolérances de battement

Vous réservez les tolérances de battement aux pièces de révolution lorsqu’une rotation permet d’observer une variation. Le battement circulaire contrôle chaque section pendant un tour. Le battement total contrôle l’ensemble d’une surface pendant la rotation et le déplacement du moyen de mesure.

Vous pouvez ainsi limiter les oscillations d’un arbre, d’une portée de roulement ou d’une face tournante. Dans une pièce statique, vous choisissez plutôt une perpendicularité, une position ou une coaxialité selon le besoin fonctionnel.

Quel rôle jouent les références et le cadre de tolérance ?

Une tolérance d’orientation, de position ou de battement nécessite généralement une référence. Vous identifiez cette référence par une lettre majuscule reliée à la surface, à l’axe ou au plan concerné. Vous construisez ensuite un système de références ordonné, souvent composé d’une référence primaire, d’une référence secondaire et d’une référence tertiaire.

La référence primaire stabilise d’abord la pièce. Vous pouvez l’associer à une surface d’appui principale. La référence secondaire oriente la pièce. La référence tertiaire termine la mise en position et limite les derniers degrés de liberté.

Vous devez choisir ces références selon la fonction réelle de la pièce. Une surface utilisée pour monter ou contrôler la pièce constitue souvent une référence plus pertinente qu’une surface facilement accessible mais peu fonctionnelle. Pour clarifier cette logique dans vos plans, vous pouvez consulter notre dossier sur le dessin industriel 3D.

Le cadre de tolérance regroupe ensuite le symbole géométrique, la valeur de tolérance et les références applicables. Vous lisez ces informations dans un ordre précis. Vous vérifiez d’abord la caractéristique contrôlée, puis la forme de la zone, sa valeur et les références associées.

Vous devez aussi surveiller la position de la flèche. Lorsqu’elle pointe vers une surface, vous contrôlez généralement cette surface. Lorsqu’elle se trouve dans le prolongement de la ligne de cote, vous contrôlez souvent un axe ou un plan médian.

Comment adaptez-vous le tolérancement à l’impression 3D ?

L’impression 3D ajoute des variations liées au matériau, à l’orientation des couches, à la température, au refroidissement et à la stratégie de fabrication. Vous ne pouvez donc pas transposer automatiquement les tolérances d’une pièce usinée vers une pièce imprimée.

Vous devez d’abord déterminer la fonction de chaque zone. Une surface décorative peut accepter un écart plus large. Un logement de roulement, un trou de fixation ou une face d’appui exigent généralement un contrôle plus strict. Vous réduisez ainsi les tolérances uniquement là où elles apportent une valeur fonctionnelle.

Vous tenez également compte de l’orientation de fabrication. Une paroi verticale, une surface horizontale et un axe construit dans la direction des couches ne présentent pas les mêmes risques. Vous pouvez modifier l’orientation, ajouter une opération de finition ou prévoir un usinage secondaire lorsque l’impression seule ne suffit pas.

La précision dimensionnelle en impression 3D dépend aussi de la calibration, du retrait du matériau et de la stabilité thermique. Pour approfondir ces paramètres, nous vous invitons à consulter notre guide de précision dimensionnelle en impression 3D.

Vous devez enfin différencier la tolérance de la résolution d’impression. Une hauteur de couche réduite améliore certains détails, mais elle ne garantit pas automatiquement la position d’un trou ou la perpendicularité d’une face. La géométrie finale dépend de l’ensemble du procédé, depuis la conception jusqu’au post-traitement.

Comment passez-vous du plan au contrôle de la pièce ?

Vous commencez par la fonction avant de choisir le symbole. Demandez-vous quelle surface doit s’appuyer, quel axe doit guider, quel trou doit recevoir une vis et quelle zone doit rester interchangeable.

1. Définissez la fonction de la pièce et les surfaces réellement importantes.

2. Choisissez les références selon la mise en position et le contrôle prévus.

3. Sélectionnez les tolérances de forme, d’orientation, de position ou de battement nécessaires.

4. Préparez la mesure avec un moyen adapté à la valeur et à la nature du défaut.

Vous pouvez effectuer un premier contrôle avec un pied à coulisse, un micromètre, un comparateur ou des piges. Vous utilisez une machine à mesurer tridimensionnelle lorsque la géométrie, le système de références ou la valeur de tolérance nécessitent une analyse plus complète.

La mesure doit rester cohérente avec la spécification. Vous ne contrôlez pas une planéité comme une dimension d’épaisseur. Vous ne contrôlez pas une position d’axe en mesurant uniquement le diamètre du trou. Vous devez extraire, associer et évaluer les éléments selon la définition retenue.

Un rapport publié en janvier 2026 par l’Observatoire de la métallurgie souligne l’importance de la lecture de plan, du tolérancement, des procédés d’usinage et des normes GPS dans les compétences liées à la mesure dimensionnelle. Vous devez donc considérer le contrôle dès la conception, et non après la fabrication.

Vous devez aussi intégrer l’incertitude de mesure. Une pièce située près de la limite ne peut pas être déclarée conforme sans examiner la performance du moyen et de la méthode utilisés. La valeur de tolérance doit rester compatible avec la capacité réelle de fabrication et de contrôle.

Lorsque vous souhaitez renforcer vos compétences en conception paramétrique et en préparation de modèles, vous pouvez également consulter une formation Fusion 360 certifiante mobilisable avec votre compte CPF, selon les conditions indiquées sur la page de formation.

La certification professionnelle consacrée à la cotation et au tolérancement géométrique en métrologie 3D vise notamment les personnes qui conçoivent, fabriquent ou contrôlent des produits industriels, comme le précise la fiche France Compétences. Cette approche confirme l’intérêt d’une méthode commune entre conception, production et qualité.

Comment éviter le surdimensionnement des tolérances ?

Vous ne gagnez pas en qualité en ajoutant des tolérances partout. Chaque exigence impose une fabrication, une mesure et parfois un post-traitement plus contraignants. Vous devez donc réserver les valeurs serrées aux fonctions qui le justifient.

Vous pouvez commencer par les interfaces d’assemblage, les surfaces d’appui, les axes de guidage et les trous de fixation. Vous laissez ensuite des tolérances plus larges sur les zones sans influence fonctionnelle. Cette hiérarchisation réduit les risques de rejet et simplifie la production.

Vous devez également vérifier les effets cumulés. Plusieurs écarts acceptables peuvent se combiner et déplacer une interface au-delà de la limite fonctionnelle. Une chaîne de cotes, une analyse de tolérances ou une simulation dans le logiciel de conception vous aide à repérer ces situations avant l’impression.

Les modificateurs, comme l’exigence au maximum de matière, peuvent apporter une marge supplémentaire dans certains assemblages. Vous ne les employez toutefois que si vous comprenez leur influence sur la zone de tolérance, la dimension virtuelle et la méthode de contrôle.

Retenez l’essentiel sur le tolérancement géométrique

La cotation et le tolérancement géométriques transforment un dessin en contrat fonctionnel entre la conception, la fabrication et la mesure. Vous devez relier chaque symbole à une fonction, choisir des références cohérentes et adapter les exigences au procédé d’impression 3D. En contrôlant dès le départ la fabrication et la métrologie, vous réduisez les ambiguïtés, les reprises et les défauts d’assemblage.

Passez à l'action avec Make3DPrinting

Lorsque vous développez une pièce fonctionnelle, le choix de l’imprimante, du matériau et des paramètres influence directement la précision obtenue. Vous pouvez vous appuyer sur nos ressources techniques pour mieux comprendre les limites dimensionnelles, préparer vos fichiers et relier vos exigences de conception au procédé d’impression.

Pour poursuivre votre démarche, consultez notre contenu consacré à l’imprimante 3D de précision. Vous y trouverez un point de départ pour comparer les besoins de votre projet, la qualité attendue et les contraintes liées à la fabrication additive.

Questions fréquentes

Quelle différence existe-t-il entre une tolérance dimensionnelle et géométrique ?

Vous utilisez une tolérance dimensionnelle pour encadrer une longueur, un diamètre ou une distance. Vous utilisez une tolérance géométrique pour contrôler une forme, une orientation, une position ou un battement.

Quelle référence choisissez-vous en premier sur un dessin ?

Vous choisissez généralement la surface qui sert d’appui principal lors du montage ou du contrôle. Cette référence primaire doit stabiliser la pièce et correspondre à sa fonction réelle.

Quelle tolérance utilisez-vous pour un trou de fixation ?

Vous utilisez souvent une tolérance de position pour contrôler l’emplacement de l’axe du trou. Vous ajoutez une perpendicularité lorsque l’orientation du perçage par rapport à une face influence l’assemblage.

Les tolérances d’usinage conviennent-elles à l’impression 3D ?

Vous ne devez pas les reprendre automatiquement. Vous adaptez la valeur au matériau, à l’orientation des couches, à la machine, au retrait et aux opérations de finition prévues.

Quel moyen utilisez-vous pour vérifier une tolérance géométrique ?

Vous pouvez utiliser un comparateur, un marbre, des piges, un micromètre ou une machine à mesurer tridimensionnelle selon la spécification. Vous choisissez le moyen en fonction de la zone de tolérance, de la précision attendue et de l’incertitude de mesure.
